Морской терминал TT-3084A Capsat®Fleet77
Морской терминал TT-3084A Capsat®Fleet77
Возможности Морского терминала TT-3084A Capsat®Fleet77:
- постоянный диалоговый режим доступа в Интернет, благодаря протоколу пакетной передачи данных (MPDS);
- доступ в сеть ISDN со скоростью 64 кбит/с;
- коммерческая телефония;
- высококачественная телефония (передача звука 64 кБт/с);
- телефония Мини-М;
- глобальная телефония по бедствию;
- простая установка благодаря компактному исполнению приёмопередающего блока и антенны, а также небольшому весу;
- быстрое программирование терминала с телефонной трубки или компьютера;
- компактный, надежный, удобный и экономичный терминал;
- глобальный охват земной поверхности, 78° С.Ш. 78° Ю.Ш..
Терминал спутниковой связи TT-3084A Capsat® Fleet 77 обеспечивает высокоскоростную и недорогую телефонию и передачу данных либо с помощью протокола пакетной передачи данных (MPDS) с постоянной возможностью диалогового доступа в Интернет, либо путем доступа в сеть ISDN на скорости 64 кбит/с.
В MPDS тарифицируется только объем принятых и переданных данных, а не время занятия канала, что является экономичным и удобным решением для передачи сообщений электронной почты, небольших и средних по объёму файлов, организации ЛВС (локальной вычислительной сети), ВЧС (виртуальной частной сети), и доступа в Интернет.
Услуга ISDN обеспечивает канал с высокой пропускной способностью, с постоянным потоком данных и предпочтительна для приёма и передачи больших по размеру файлов. Размеры следящей антенны: высота 88 cм, диаметр 84 см. Вес всего 27 кг. Антенна является легкозаменяемым элементом и имеет люк в днище кожуха, что облегчает доступ к антенне для ремонта и технического обслуживания. Антенный блок может быть установлен на расстоянии до 70 метров от приёмопередатчика.
Приёмопередатчик Capsat® Fleet77 обеспечивает постоянное двустороннее соединение со спутниками системы Инмарсат, поддерживая протокол пакетной передачи данных (Inmarsat Fleet MPDS).
Система поставляется с простым пользовательским программным обеспечением, позволяющим легко программировать терминал с обычного компьютера.

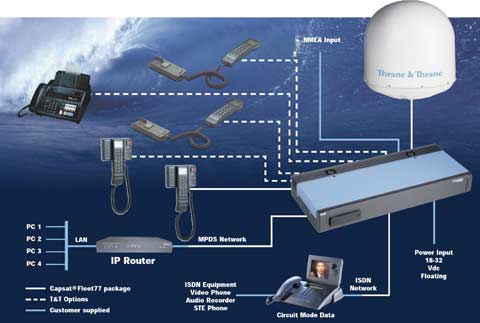

Приёмопередатчик Capsat® Fleet77 и антенна являются концентратором внутренней сети и обеспечивают постоянную связь в диалоговом режиме с настольных телефонных аппаратов, телефонов стандарта DECT, факсимильных аппаратов.
При подключении к IP-маршрутизатору, терминал Capsat® Fleet77 может круглосуточно интегрировать судно с береговой системой управления через Всемирную сеть, включая услуги электронной почты и доступ в Интернет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TT-3084A
АНТЕННА
Стабилизированная платформа с направленной антенной, имеющей правовинтовую круговую поляризацию. Максимальная ошибка наведения на спутник +/- 5 градусов.
- Допустимое движение судна:
бортовая качка +/-25 градусов, килевая качка +/-15 градусов, отклонение от курса +/-8 градусов, удар 0.2g, повороты в горизонтальном направлении +/-0.2g, вертикальное перемещение +/-0.5g, скорость отработки поворота +/-12 градусов/с, максимальная скорость 30 узлов
- G/T:-4 дБ/К минимум - ЭИИМ: высокоскоростная передача данных: 8-32 дБ/Вт при перепаде 1 дБ. Мини-М: 5-26 дБ/Вт при перепаде 1 дБ
- Кабель антенны:
N/N штыревой разъём, максимальные потери в кабеле 12 дБ при частоте 1.6 ГГц, 0.5 Ом по постоянному току
- Антенный разъём:
N гнездо (50 Ом)
- Разъём приёмопередатчика:
TNC гнездовой (50 Ом), поставляется с коротким гибким соединительным кабелем
- Рабочий диапазон приёмника:
1525.0 - 1559.0 МГц
- Рабочий диапазон передатчика:
1626.5 - 1660.5 МГц
- Ширина полосы между каналами:
1.25 КГц - при приёме
- Модуляция:
5.6 кбит/с O-QPSK SCPC (речевой сигнал, факс), 6 кбит/с BPSK (двухфазная (двоичная) фазовая манипуляция) TDM (временное уплотнение) , 134.4 кбит/с 16 QAM (квадратурная амплитудная модуляция) SCPC (передача данных)
- Модуляция при передаче:
5.6 кбит/с O-QPSK SCPC (речевой сигнал, факс), 3 кбит/с BPSK (двухфазная (двоичная) фазовая манипуляция) TDM (временное уплотнение) , 134.4 кбит/с 16 QAM (квадратурная амплитудная модуляция) SCPC (передача данных)
ИНТЕРФЕЙСЫ
- Речевой сигнал:
4.8 кбит/с AMBE(усовершенствованное многополюсное возбуждения), пересылка 64 кбит/с
- Скорость асинхронной передачи данных:
Европейский ISDN 64 кбит/с и Американский ISDN 56 кбит/с
- Телефонный интерфейс:
пара 600 Ом МККТТ рек. G.473, к телефонам стандарта DTMF, модульное гнездо RJ-11
- Интерфейс факсимильного аппарата:
пара 600 Ом МККТТ рек. G.473, T.30 факсимильные аппараты III группы, модульное гнездо RJ-11
- Интерфейс аппаратуры передачи данных:
последовательный EIA совместимый стандартный RS- 232E, внутренний модем совместимый с Hayes , скорость обмена до 115 кбит/с, гнездовой разъём DB-9
- Европейский ISDN интерфейс:
ISDN NT1 S/T стык, ITU-T I.430, соответствующий ISO 8877 RJ 45 разъём
- USB интерфейс:
USB ведомый интерфейс
ИСТОЧНИК ПИТАНИЯ И ПОТРЕБЛЯЕМАЯ ЭНЕРГИЯ
- Источник питания:
18 - 32 В постоянного тока
- Энергопотребление:
70Вт при передаче (как правило), 20Вт при приеме (как правило), максимум 90Вт [TBD]
ОКРУЖАЮЩАЯ СРЕДА
- Температура:
25 C - +50 C для EME. 0 - 45 C для IME
- Относительная влажность:
оборудование устанавливаемое в помещении: 95% при температуре +40°C надпалубное оборудование: 95% при температуре +40°C
- Вибрация (антенна):
4-10 Гц 2.54 мм, 10-15 Гц 0.76 мм, 15-25 Гц 0.40 мм, 25-33 Гц 0.23 мм
- Механические удары:
полуволны 20g/11мс
РАЗМЕРЫ И ВЕС
- Приёмопередатчик (TT-3038C):
2.6 кг. 53.75мм x 377мм x 163.7мм
- Морская стабилизированная антенна (TT-3008C):
27 кг. Диаметр: 840мм. Высота: 880мм
- Крепление телефонной трубки (TT-3622B):
0.25 кг. 100мм x 145мм x 42мм
- Телефонная трубка (TT-3620F):
0.24 кг. 200мм x 52мм x 33мм
|
